среда, 5 января 2011 г.

Осциллограф JYE Tech 062

Перед новым годом я получил интересный прибор - осциллограф JYE Tech 062. Потребность в осциллографе у меня возникла в процессе отладки схемы обработки сигнала с пьезоизлучателя, а мой советский аналоговый монстр C1-67 не годится для захвата одиночных импульсов.

JYE Tech же, несмотря на скромные характеристики, сразу подкупил нереальной ценой - $49 за кит (что почти в два раза меньше стоимости аналогичного по параметрам DSO Nano). Бонусом также идёт возможность спаять прибор самостоятельно. В комплекте идут провода и зажимы, из которых можно соорудить простой щуп с RCA-джеком, но на плату устанавливается и нормальный BNC-разъём, которого, правда, в наборе нет (JYE Tech, надо заметить, согласились прислать его просто так).

Получив посылку, я сильно удивился её габаритам. Вскрытие показало, что на фотках прибор кажется куда больше, чем он выглядит вживую.

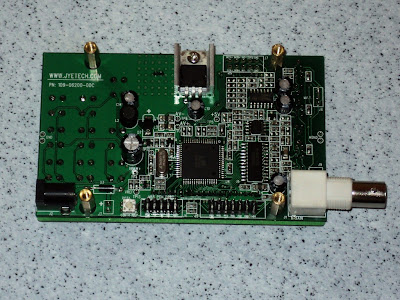

Сборка оказалась легким и приятным занятием. Документация достаточно подробна и актуальна. Осциллограф получился прикольный, малюсенький, честно выдаёт свой мегагерц и позволяет часами глазеть на сигналы разных форм и размеров :) Есть встроенный частотомер, FFT-дисплей и возможность сохранения до шести буферов в памяти EEPROM. Единственное неудобство - замедленная реакция на кнопки в режимах NOR и SIG. Микроконтроллер в этих режимах "активно ждёт" срабатывания триггера.



Наигравшись с сигналами, я обнаружил, что пока шла посылка, на сайте появилась новая версия прошивки. Обновить её можно либо при помощи загрузчика (которого по умолчанию нет в новых моделях), либо при помощи внешнего программатора, который я благополучно собрал из Ардуино (скетч MegaISP) и самодельного шлейфа. Программатор подключается к предусмотрительно выведенному разъёму. Обновление прошло без каких-либо проблем.

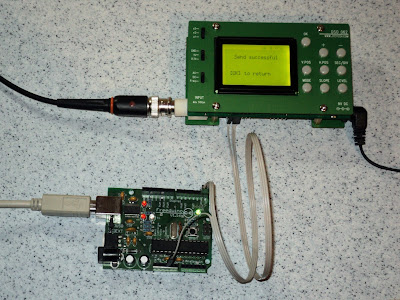

Также на плате есть порт серийного ввода-вывода. Через него осциллограф может передавать в комп снимки экрана в формате BMP. Для подключения к порту через USB нужен USB-UART конвертер, но для этой цели я также задействовал Ардуино. Жаль конечно, что нельзя скачать буфер целиком в формате CSV, но и картиночки получаются вполне пригодными, скажем, для выкладывания в блоге.



Для скачивания картинок под виндой есть фирменная утилита. В убунту же потребуется пакет lrzsz. После установки пакета нужно запустить две команды:

stty -F /dev/ttyUSB0 38400
rx image.bmp -X -vv -c < /dev/ttyUSB0 > /dev/ttyUSB0


После чего в режиме HOLD, нажать LEVEL и OK.

Третий порт на плате (J7) представляет собой выводы двух свободных операционных усилителей. Для построения цепей на их базе рядом имеются площадки под соответствующие SMD-детали.



Вывод: DSO 062 - очень симпатичный, недорогой осциллограф для ардуино- и аудио-разработок, ориентированный на любителей. К минусам, пожалуй, можно отнести закрытость прошивки (открытая прошивка в планы производителя пока не входит), но есть несомненные плюсы - коммьюнити, отзывчивая поддержка и цена. Впрочем, при увеличенном бюджете можно рассмотреть и более интересные варианты вроде готовящихся к выходу JYE Tech 082 или DSO Quad.
